Y43X-10P/16P 不銹鋼比例式減壓閥

不銹鋼比例式減壓閥
所屬系列:減壓閥系列
檢索關鍵字:不銹鋼比例式減壓閥,Y43X-10P,Y43X-16P,不銹鋼減壓閥,比例式減壓閥,減壓閥
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、Y43X不銹鋼比例式減壓閥--概述:



Y43X -10P/16P 不銹鋼比例式減壓閥 PN10~PN16是以法蘭連接形式,活塞式結構,閥座密封面材料為橡膠,公稱壓力為 PN10~PN16,閥體材料為 0Cr18Ni9 系不銹鋼的固定比例式減壓閥。主要結構由閥體、進口壓蓋、活塞、出口壓蓋及 O 型圈、密封墊等零件組成。Y43X-10P、Y43X-16P 型不銹鋼比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成壓力差從而改變進水與出水的壓力狀況,達到減壓的目的。結構嚴謹、新穎、運行流暢、體形輕巧便于安裝、減壓比例穩定,即減“動壓”又減“靜壓”,材料采用不銹鋼,適用于清潔水和氣體。標準壓力比為 2:1、3:1、4:1、5:1、3:2、5:2、4:3 等,并可根據用戶的要求設計特殊比例的減壓閥。



二、Y43X不銹鋼比例式減壓閥--主要性能參數:



型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質
Y43X-10P 10 1 ≤90 水、氣
Y43X-16P 16 1.6 ≤90 水、氣



三、Y43X不銹鋼比例式減壓閥--主要零部件材料:



型號 閥體材料
Y43X-10P 不銹鋼
Y43X-16P 不銹鋼



四、Y43X-10P型產品外形及結構尺寸



比例 DN D D1 D2 A1 b z×φd D3 A2
2:1
3:1
5:2
3:2
4:3
25 115 85 65 115 16 4×φ14
32 140 100 78 124 18 4×φ18
40 150 110 85 132 18 4×φ18
50 165 125 100 140 20 4×φ18
65 185 145 120 155 20 4×φ18
80 200 160 135 155 22 8×φ18
100 220 180 155 200 24 8×φ18
125 250 210 185 220 26 8×φ18
150 285 240 210 230 28 8×φ22
200 340 295 265 270 28 8×φ22
4:1
5:1
25 115 85 65 16 4×φ14 115 178
32 140 100 78 18 4×φ18 140 188
40 150 110 85 18 4×φ18 150 195
50 165 125 100 20 4×φ18 165 205
65 185 145 120 20 4×φ18 190 218
80 200 160 135 22 8×φ18 205 225
100 220 180 155 24 8×φ18 225 273
125 250 210 185 26 8×φ18 260 308
150 285 240 210 28 8×φ22 300 322
200 340 295 265 28 8×φ22 365 358



五、Y43X-16P型產品外形及結構尺寸



比例 DN D D1 D2 A1 b z×φd D3 A2
2:1
3:1
5:2
3:2
4:3
40 150 110 85 132 18 4×φ18
50 165 125 100 140 20 4×φ18
65 185 145 120 155 20 4×φ18
80 200 160 135 155 22 8×φ18
100 220 180 155 200 24 8×φ18
125 250 210 185 220 26 8×φ18
150 285 240 210 230 28 8×φ22
200 340 295 265 270 30 12×φ22
4:1
5:1

25 115 85 65 16 4×φ14 115 178
32 140 100 78 18 4×φ18 140 188
40 150 110 85 18 4×φ18 150 195
50 165 125 100 20 4×φ18 165 205
65 185 145 120 20 4×φ18 190 218
80 200 160 135 22 8×φ18 205 225
100 220 180 155 24 8×φ18 225 273
125 250 210 185 26 8×φ18 260 308
150 285 240 210 28 8×φ22 300 322
200 340 295 265 30 12×φ22 365 358

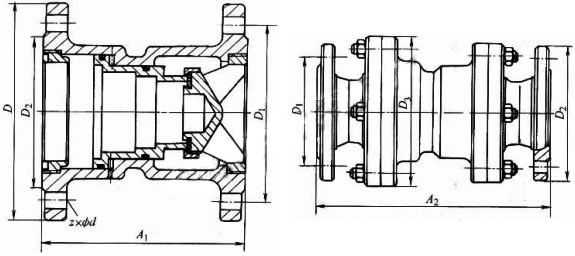

Y43X型不銹鋼比例式減壓閥PN10~PN16外形尺寸圖
