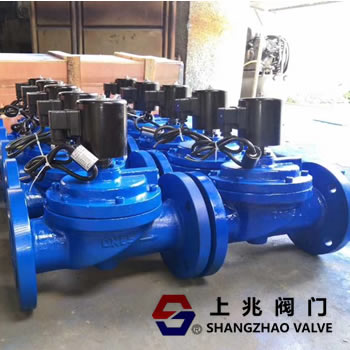

ZCS電磁閥適用于水或液體的工作。它可以自動控制或遠程控制工作介質管道的連續性，如水，油和液體。 由于隔膜式電磁閥采用橡膠密封，工作介質的清潔度大大降低，開合速度快，可靠性高。 二，ZCS水液電磁閥 - 具有結構簡單，體積小，密封性能好，維護方便等特點。 #Third，ZCS水液電磁閥 - 型號規格 \\ n 四，ZCS水液電磁閥 - 結構原理 ZCS 電磁閥直徑為15至100，是一種帶隔膜式二級閥的先導式電磁閥。直徑125-300是三開閥導閥電磁閥。該結構主要由二級閥和主閥組成。 。 根據電源關閉時的不同開關狀態，可分為常閉電磁閥和常開電磁閥。 常閉 電磁閥，當位置正常時，可動鐵芯密封輔助閥口，閥室內壓力平衡，輔助閥和主閥口關閉。 當線圈通電時，產生電磁力以吸引可動鐵芯，輔助閥打開，主閥腔中的介質從自導閥泄漏，因此壓差為在上閥瓣和上閥座之間產生，隔膜或閥杯快速上升。 主閥口打開，閥門處于通過狀態。 當線圈斷電時，磁場消失，可動鐵芯復位，關閉的二級關閉端口關閉，輔助閥和主閥閥杯的壓力增加，主閥閥杯壓在閥座上，閥門再次關閉。 電磁閥常開。當線圈通電時，產生磁力。電樞在磁力的作用下向下移動，向下推動子閥閥杯，關閉輔助閥，主閥杯等于上下壓差。 將重物壓在密封面上，閥門關閉。 當線圈斷電時，磁力為零，電樞和副閥杯由于彈簧作用而上升，副閥打開，主閥杯中的介質流過子閥 - 閥門，壓力下降，當壓力下降到一定值時，主閥閥門通過上下壓差升高，主閥打開，閥門打開。
工作介質 | 水、粘度≤4°E的油及其它非腐蝕性流體 |
|---|
介質溫度℃ | ≤60 |
|---|
公稱壓力(MPa) | 1.0 |
|---|
工作壓差(MPa) | 0.05～1.0 | 0.1～1.0 | 0.15～1.0 |
|---|
電源電壓 | AC220V其余規格可作特殊訂貨 |
|---|
額定流量系數(kv) | 按JB/T352-94規定 |
|---|
泄漏量(ml/min) | 按JB/T352-94-F規定 |
|---|
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
|---|
功耗 | 36VA | 50VA |
|---|
| 防爆標志 | dⅡBT4 |
|---|
| 防爆證編號 | CE991010 |
|---|
| 出線口接線 | 內螺紋M20×1.5 |
|---|
| 環境溫度 | -40-+60℃ |
|---|
|
