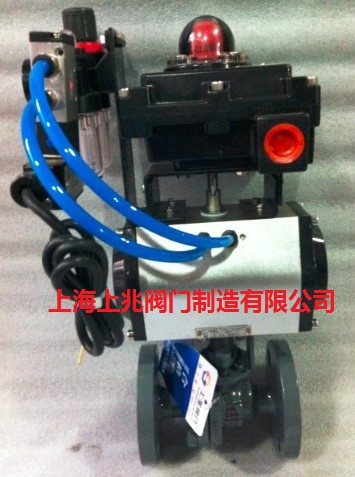

一、ZSHR-16C-80氣動O型切斷球閥--概述： ZSHR-16C-80 氣動O型切斷球閥，球芯采用O型通孔，固定球式閥門閥座采用彈性補償閥前密封，雙保護蓋式填料函裝置，保護閥桿在壓力下不致脫出，閥內腔能自動泄壓，防止閥腔內產生非正常高壓，可設置防靜電防火結構，閥門的流量系數大，流阻小，角行程啟閉迅速。 二、ZSHR-16C-80氣動O型切斷球閥--用途： ZSHR-16C-80氣動O型切斷球閥適用于石油化工、冶金、制藥、食品、造紙、輕紡、電力、給排水等系統，控制一切腐蝕或非腐蝕性的氣體、液體介質。 三、ZSHR-16C-80氣動O型切斷球閥--閥體： | 型 式 | 直通鑄造球型閥 | | 公稱通徑 | 15、20、25、32、40、50、65、80、125、200、250、300、350、400mm | | 公稱壓力 | PN1.6、2.5、4.0、6.4MPa | | 法蘭標準 | JB/T79.1-94、79.2-94等 | | 材 料 | 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 | | 上 閥 蓋 | 與閥體成一整體-45~+400℃ | | 壓蓋型式 | 螺栓壓緊式 | | 填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥芯型式 | 球型閥芯 | | 流量特性 | 快開特性 | | 材料 | 鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1CR18Ni12Mo2Ti) | | 額定行程 | 全開90 |
五、 ZSHR-16C-80氣動O型切斷球閥--執行機構： | 型式 | DA、SR、AW、GT單作用、雙作用活塞式執行機構 | | 供氣壓力 | 400~700KPa | | 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" | | 環境溫度 | －30~+70℃ |
六、 氣動O型切斷球閥--閥作用型式： 單作用執行機構：氣關式（B）－－失氣時閥位開（FO）；氣開式（K）－－失氣時閥位關（FC） 雙作用執行機構：氣關式（B）－－失氣時閥位保持（FL)；氣開式（K）－－失氣時閥位保持（FL） 七、 氣動O型切斷球閥--附件： 電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
