DJ41W-25P-100低溫截止閥發布時間：18-09-16

一、DJ41W-25P-100低溫截止閥--概述

DJ41W-25P-100低溫截止閥適用于低溫溫度在負78．5℃—與超低溫負196℃之間，壓力PN為1．6～25．0MPa；產品廣泛應用于液化氣體如氧、氮、氫，特別是液化天然氣的生產、運輸和貯存裝置，其獨特的解決方案使產品應用更安全有效。

二、DJ41W-25P-100低溫截止閥--執行標準

設計與制造：JB/T7749-95

結構長度：GB/T12221-89

連接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89

檢驗與試驗：JB/T7749-95

三、DJ41W-25P-100低溫截止閥--零件材質:

型號		DJ41W/Y-16	DJ41W/Y-25
工作壓力(MPa)		1.6	2.5
適用溫度(℃)		LC3≥-101，LCB≥-46，LCC≥－46，1Cr18Ni9Ti≥－196
材料	閥體、閘板、閥蓋、支架	LC3、LCB、LCC、1Cr18Ni9Ti
	填料	浸四氟乙烯石棉繩
	手輪	QT450-10
	閥桿螺母	ZCuA110Fe3
	閥桿	1Cr18Ni9Ti
	墊片	低溫石棉

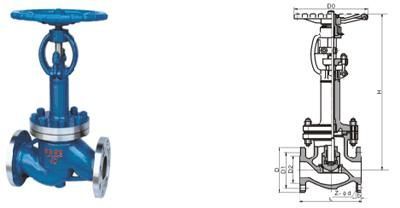

四、DJ41W-25P-100低溫截止閥--連接尺寸:

型號Type	溫度Temperature(℃)		-46℃	-101℃	-46℃
	規格Size(mm)		尺寸Dimension(mm)
	inch	DN	頸部長度H
DJ41W/H/Y-150/300/600/900	1/2″	15	90	110	130
	3/4″	20	100	110	140
	1″	25	100	120	150
	11/4″	32	110	130	160
	11/2″	40	110	130	160
	2″	50	110	130	170
	21/2″	65	110	130	170
	3″	80	120	150	190
	4″	100	130	160	200
	5″	125	130	160	200
	6″	150	140	170	220
	8″	200	140	170	220
	10″	250	150	180	240
	12″	300	150	180	240
	14″	350	160	190	250
	16″	400	160	190	250
	18″	450	160	190	250
	20″	500	170	200	260
	24″	600	170	200	260
